使用说明书

产品技术详细说明

本次选用的RS精细振动筛，是我公司科研人员,在吸收国外成熟筛机技术,经过开发改进而设计生产的一种成熟筛分设备,该设备具有筛分效率很好，筛网利用率高，占地空间小，安装使用方便，没什么污染，噪音低，维护方便等点，用户反应良好，至今已在国内多个化工项目和其它行业中广泛采用。

目前，国内多采用通用的筛机来筛分细颗粒或粉料，筛分效率低，占用空间大，安装维修不太方便，工人劳动强度比较，噪间和污染高，生产环境比较差。

本新型的回转式振动筛分设备正是针对上述问题而设计的，它通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛网，达到筛分的效率和产量都更好。并配备自动张紧和自动清洁的筛网安装系统，达到用户所理想的筛分效果。全封闭的结构，符合工作环境的环境保护要求；几乎没有对地面基础的垂直冲击载荷，使得该系列筛分机有更广阔的市场应用环境。

A．回转式振动筛的结构使用特点

a)独特的回旋往复式运动方式

b)网面自动张紧系统装置

c)筛面自清洁清扫装置

d)动平衡驱动系统

e)快速开启的顶盖安装系统装置

B．回转式振动筛的设计优特点

物料从设备顶部进入并迅速分散在筛网表面宽度上，快速流向出料端，小于网孔的物料透过筛网，大的物料留在筛面上，从而完成筛分作业。

a)两种筛分运动方式

往复回旋式的运动方式可将物料快速的分散，筛分，特殊的往复回旋运动，使物料与筛面始终保持接触，能在没有垂直振动和跳动的情况下，将物料快速分散和透筛，物料筛分精细均匀，筛分效果良好。

b)自清网系统，

根据物料颗粒的物理特性和产成品要求，必须保证筛分时筛网不粘不堵，安装在筛格方框中的弹跳球，筛分时通过直接撞击筛网，弹去粘在筛网上或卡在筛网上的杂物和颗粒，使筛网表面保持干净不堵孔，从而保证筛机高标准的筛分效率和产量。

c)网面自动张紧装置

筛网设计为四周有多个安装孔的标准通用形式，通过安装在筛格四周的弹性夹头，将其安装在筛格上，并使筛网保持均匀的张紧力，使筛面始终处于张紧状态，经过筛分的物料粒度均匀，标准筛网也使快速更换筛网成为可能，降低了停机时间，提高了生产效率。

d)驱动平衡系统

驱动装置的动平衡设计使筛分运动不产生过大的振动冲击，使设备安装在悬吊装置上面而不影响筛分效果。

加装的进料和布料装置，既保证密封不漏料，又保护筛网避免受到下落物料的直接冲击，并提高了物料分布在整个筛面宽度上的时间，使物料进入筛机后迅速铺开，从而能更有效的利用筛网面积。

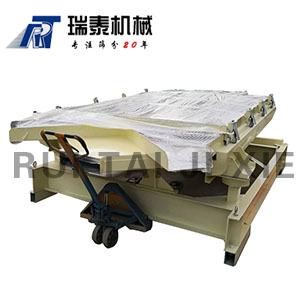

以上所述平面贵州精细筛设备，填补了国内高标准筛分设备的生产空白，具有结构实用，性能稳定可靠，安装调试方便，制造费用低等优点，

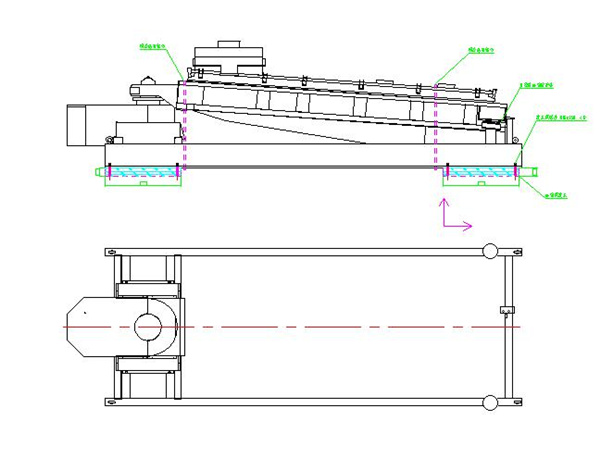

另外，整台设备为钢丝绳索吊挂安装形式，几乎没有垂直运动的方式，避免了设备对地面或楼板的动载荷冲击，延长了轴承使用寿命，减少了基建投资，设备生产噪音小于85dB，低于国家规定的标准，完全符合生产环境的噪音要求，是一种很有推广使用价值的新型设备。
